基板の入出力はＳＭＡコネクタになっている。 今まで作った機器ではＢＮＣコネクタを使っているので、ＳＭＡではつなぎにくい。 そこで、キットを組み立てる時に、基板から同軸ケーブルで引っ張って、パネルのＢＮＣコネクタにハンダ付けした。 |

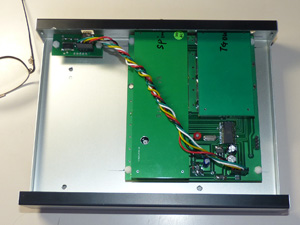

| しかし、ＢＮＣに普通にハンダ付けしたのがいけなかったらしくて、１ＧＨｚ辺りから上はベースラインが乱れて、使い物にならない。 ハンダ付け箇所のインピーダンス整合をすればよいのだろうが、面倒だ。 結局、こんな風にレイアウトを変えて、ＳＭＡコネクタを直接パネルに出すことにした。 |
 |
 |

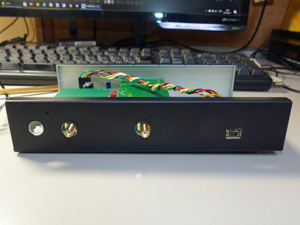

パネル面から見るとこんな具合。 とりあえずこれで、数ＧＨｚまでは使える。ＢＮＣを使う時は、変換コネクタをはさむ。 左端の穴はシールでも貼って誤魔化そう。 【教訓】ギガヘルツをなめるな。自分の技術を過信するな。 |
| |
