1200MHzコリニアアレイアンテナ

・ガラクタ製作所にもどる
 同軸ケーブル式のコリニアアレイアンテナは動作原理が分からないので、気持ちが悪い。

 スタブ式は寸法をきちんとするのが面倒だが、動作が分かるので、精神衛生上はよろしい。

 コリニアアレイアンテナのインピーダンスがどうなっているのか、想像も付かないが、「1200MHzハンドブック」ではガンママッチをしているので、とりあえずマネをしてみた。
 ガンママッチの1pFのコンデンサを作る。

 50Ωの同軸ケーブルは1cmあたり1pFの容量があるので、1cm切り取って使っても良いのだが。

 再度それをつなぐわけだから、初めから同軸ケーブルの先にコンデンサを造り付けにした方が賢い。

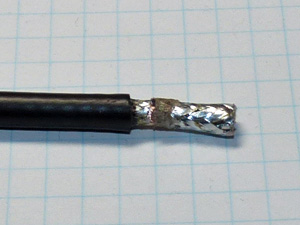

 同軸ケーブルの先を1.5cmほどむいてハンダメッキする。

 ポリエチレンを傷つけないように気をつけながら、先端から1cmの所をヤスリで切り離す。

 これで1pFのコンデンサが出来た。

 切り離したところにはポリ袋を細く切って巻き付け、半田ゴテでなじませておくと、強度的に良い。
 1200MHzのアンテナは小さいので、6段コリニアアレイでも室内で調整できる。

 冬場は有り難い。
 SWRは下がったが、感度が全然良くない。

 大体、スタブの幅がこんな(1cm)に広くて良いのだろうか。

 もやもやと納得がいかない。

 やっぱり製作記事をわけも分からずにマネをしても、うまく行かない。

 次は自分でちゃんと設計してやってみよう。
