コリニアアレイアンテナ

---

・ガラクタ製作所にもどる
	アンテナは長いほど性能がよいかというと、そうはいかない。 　ホイップアンテナのエレメントはλ／４だ。 　それ以上長くしても、逆相になって、かえって打ち消されてしまう。 　何らかの仕組みで、λ／２ごとに位相を逆転できれば、位相がそろって、強め合うことが出来る。 　位相がそろえば、長ければ長いほど高性能になる。 　これがコリニアアレイアンテナの原理だ。
位相を反転する方法はいくつかある。 　λ／４のスタブをはさめば、往復でλ／２になって、位相が逆転する。 　エレメントに同軸ケーブルを使って、λ／２ごとに芯線と網線を入れ替える方法もある。 　以前スタブでやってみたが、スタブの部分の強度を保つのが難しかった。メーカー製ではこのタイプも多い。

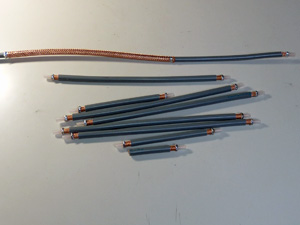

	今回は同軸ケーブルをエレメントにして、芯線と網線をつなぐ方法でやってみた。 　ＣＱ出版の「つくるＵＨＦアンテナ」の記事の通りに作る。  　設計さえキッチリしていれば、同軸ケーブルを寸法通り切って、つなぐだけだ。 　後で調整ができないので、誤差１ｍｍ以内になるように、慎重に工作する。

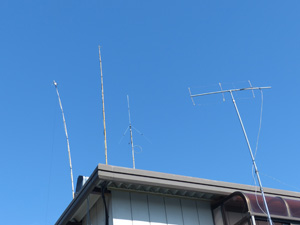

出来上がって、屋根に上げた。 　左から、７ＭＨｚダイポール、４３０ＭＨｚコリニアアレイ、５０ＭＨｚグランドプレーン、１４４ＭＨｚヘンテナ。 　ここには写っていないが、４３０ＭＨｚのヘンテナがある。 　今回のコリニアアレイはヘンテナよりＳが２つほど良かった。目出度し。
