 アクティブアンテナとは大げさなネーミングだが、要するにアンテナとアンプを一体化したものだ。

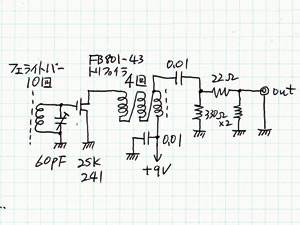

 ガラクタ箱にあった中波ラジオ用のフェライトバーにエナメル線を10回巻いた。

 これで40pFくらいで7MHzに同調する。7MHzのFCZコイルは14回巻きで、同調容量は120pFだから、このフェライトバーはかなりμが大きいようだ。
 短波帯では損失が大きいと思うが、短波用のバーアンテナが手元に無いので仕方がない。

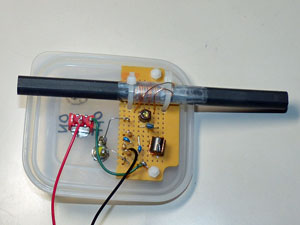

 で、出来上がりはこんな感じ。

 3個100円のタッパーのフタに取り付けてみた。

 同調はあまりシャープではないので、受信しながら大体合わせれば良い。

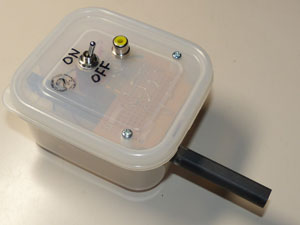

 フタをする(というか、身にかぶせる)とこうなる。

 バーアンテナは当然はみ出すので、切り欠いておく。

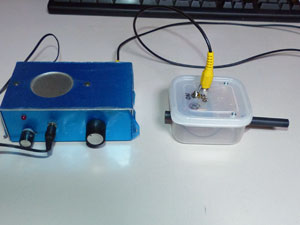

 受信機につないでみた。

 聞こえる事は聞こえるが、チャンとしたアンテナをつないだ場合よりは大分弱い。

 木造住宅の中なら何とか使える。鉄筋の建物ではほとんど聞こえない。

 屋外用かな。
